คู่มือการใช้งานเครื่องสแกนลายนิ้วมือ ci690s

เป็นอีกหนึ่งบทความที่เราได้มีโอกาสเขียนบรรยายถึงวิธีการใช้งานคู่มือการใช้งานเครื่องสแกนลายนิ้วมือ โดยครั้งนี้ได้พูดถึงเครื่องสแกนลายนิ้วมือ ci690s เป็นสินค้ารุ่นใหม่ของทาง HIP ที่นำเข้ามาทำตลาด โดยเครื่องสแกนลายนิ้วมือ ci690s นี้ มาพร้อมกับฟังก์ชั่นการควบคุมประตูและทำงานได้อย่างรวดเร็ว เก็บข้อมูลทั้งจำนวนลายนิ้วมือและรายการบันทึกได้เยอะกว่ารุ่นอื่นๆ ในกลุ่มเครื่องสแกนลายนิ้วมือที่ใช้สำหรับควบคุมประตูในท้องตลาด

คู่มือการใช้งานเครื่องสแกนลายนิ้วมือ ci690s

เครื่องสแกนลายนิ้วมือ CI690S รองรับการตรวจสอบด้วยระบบลายนิ้วมือ รหัส บัตร แสดงผลการทำงานด้วยจอภาพสีคมชัดเหมาะสำหรับควบคุมการเปิด- ปิดประตู เชื่อมต่อข้อมูลได้ทั้ง USB communication และ TCP/IP อีกทั้งยังถ่ายโอนข้อมูลผ่านจากอีกเครื่องไปยังอีกเครื่องสแกนลายนิ้วมืออีกเครื่องได้ด้วย USB FLASH DRIVE DOWNLOAD มีระบบป้องกันการเวียนบัตรซ้ำ (Anti-pass-back)

คุณสมบัติเด่นของเครื่องสแกนลายนิ้วมือ ci690s

• ความเร็วสูงและแม่นยำในการตรวจสอบลายนิ้วมือ
• มีโหมดการระบุตัวตนทั้งลายนิ้วมือ/รหัส/บัตร
• รองรับลายนิ้วมือผู้ใช้สูงถึง 6,500 ลายนิ้วมือ บันทึกเหตุการณ์ 160,000 เหตุการณ์
• จอแสดงผลขนาด 2.4 นิ้ว TFT screen
• พอร์ตการเชื่อมต่อ TCP/IPUSB FLASH DRIVE DOWNLOADUSB communication
• มีระบบป้องกันการเวียนบัตรซ้ำ (Anti-pass-back)

คำอธิบายปุ่มกดของเครื่องสแกนลายนิ้วมือ ci690s

esc; ออกจากเมนู หรือยกเลิกเมนูที่เลือก

menu; เข้าสู่เมนู

ok; ตกลง หรือยืนยันการตั้งค่า

ปุ่มเลื่อนขึ้น; เลื่อนรายการเมนู

ปุ่มเลื่อนลง; เลื่อนรายการเมนู

ปุ่ม Door Bell

0...9; เลือกเมนูตัวเลข

ข้อควรรู้เบื้องต้นเกี่ยวกับเครื่องสแกนลายนิ้วมือ

การสแกนลายนิ้วมือที่ถูกต้อง

วางนิ้วบนเซนเซอร์ ให้แน่ใจว่าจุดกึ่งกลางนิ้วมืออยู่ที่ศูนย์กลางของเซ็นเซอร์

การสแกนลายนิ้วมือที่ไม่ถูกต้อง

การเข้าเมนูของเครื่องสแกนลายนิ้วมือ ci690s

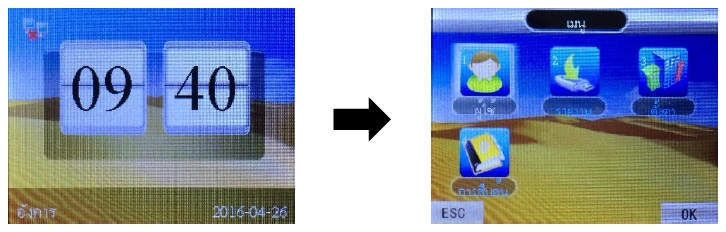

หลังจากติดตั้งเครื่องสแกนลายนิ้วมือเรียบร้อยแล้ว  เมื่อจ่ายไฟเครื่องสแกนลายนิ้วมือ ci690s จะเปิดอัตโนมัติ  และแสดงหน้าหลัก(รูปซ้าย) หากต้องการเข้าสู่เมนู กดปุ่มเมนู  เพื่อเข้าสู่หน้าเมนูหลัก (รูปขวา)

การลงทะเบียนผู้ใช้

เพื่อเพิ่มผู้ใช้ให้มีสิทธิปลดล็อคการควบคุมประตูได้ การลงทะเบียนสำหรับเครื่องสแกนลายนิ้วมือ ci690s มี 3 วิธีด้วยกันได้แก่  ลงทะเบียนด้วยลายนิ้วมือ ลงทะเบียนด้วยบัตร และการตั้งรหัสผ่าน

ลงทะเบียนผู้ใช้ด้วยลายนิ้วมือของเครื่องสแกนลายนิ้วมือ ci690s

• กดปุ่มเมนู เข้าสู่หน้าเมนูหลัก เลือก ผู้ใช้
• เลือก เพิ่ม
• เลือกลงทะเบียน ลายนิ้วมือ
• ใส่ ID
• วางนิ้วที่เซ็นเซอร์เพื่อเก็บลายนิ้วมือ ครั้งที่ 1
• วางนิ้วที่เซ็นเซอร์เพื่อเก็บลายนิ้วมือ ครั้งที่ 2
• วางนิ้วที่เซ็นเซอร์เพื่อเก็บลายนิ้วมือ ครั้งที่ 3
• การลงทะเบียนสำเร็จ ถ้ากดปุ่ม OK เพื่อลงทะเบียนผู้ใช้ลำดับต่อไป หรือกดปุ่ม ESC เพื่อจบการลงทะเบียน

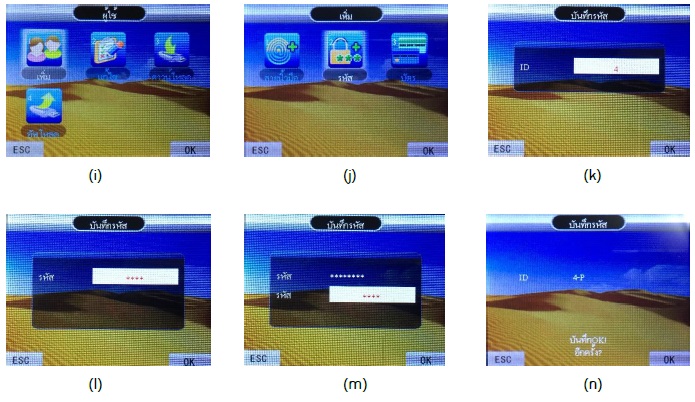

การตั้งรหัสผ่านของเครื่องสแกนลายนิ้วมือ ci690s

• กดปุ่ม เมนู เข้าสู่เมนูหลัก เลือกผู้ใช้ เลือกเพิ่ม
• เลือกลงทะเบียนรหัส
• ใส่ ID
• ใส่รหัสแล้วกดปุ่ม OK
• ใส่รหัสยืนยันอีกครั้ง แล้วกดปุ่ม OK
• ใส่รหัสยืนยันอีกครั้ง แล้วกดปุ่ม OK เพื่อลงทะเบียนผุ้ใช้ลำดับต่อไป หรือกดปุ่ม ESC เพื่อจบการลงทะเบียน

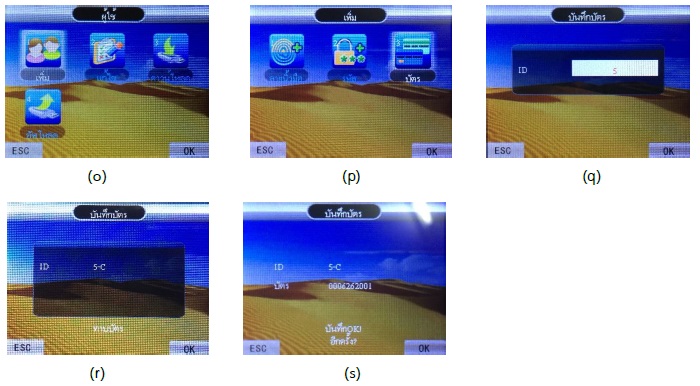

ลงทะเบียนผู้ใช้ด้วยบัตรของเครื่องสแกนลายนิ้วมือ ci690s

• กดปุ่ม เมนู เข้าสู่เมนูหลัก เลือกผู้ใช้ เลือกเพิ่ม
• เลือกลงทะเบียนบัตร
• ใส่ ID
• ทาบบัตรที่เครื่อง
• การลงทะเบียนสำเร็จ ถ้ากดปุ่ม OK เพื่อลงทะเบียนผู้ใช้ลำดับต่อไป หรือกดปุ่ม ESC เพื่อจบการ

การกำหนดสิทธิ์ผู้ดูแลระบบ

เมื่อเครื่องสแกนลายนิ้วมือ ci690s ถูกตั้งค่าให้มีผู้ดูแลแล้ว หากผู้ใช้จะเข้าสู่เมนูเพื่อตั้งค่าก็จะไม่สามารถเข้าได้ จะต้องเป็นผู้ดูแลเท่านั้นถึงเพื่อเข้าไปตั้งค่าต่างๆ ได้ โดยมีวิธีการดังนี้

• กดปุ่มเมนู เข้าสู่หน้าเมนูหลัก เลือก ผู้ใช้
• เลือกแก้ไข
• เลือกผู้ใช้ที่ต้องการตั้งค่าเป็นผู้ดูแลระบบ
• เลือกสิทธิ์และกำหนดให้เป็นผู้ดูแล แล้วกดปุ่ม OK

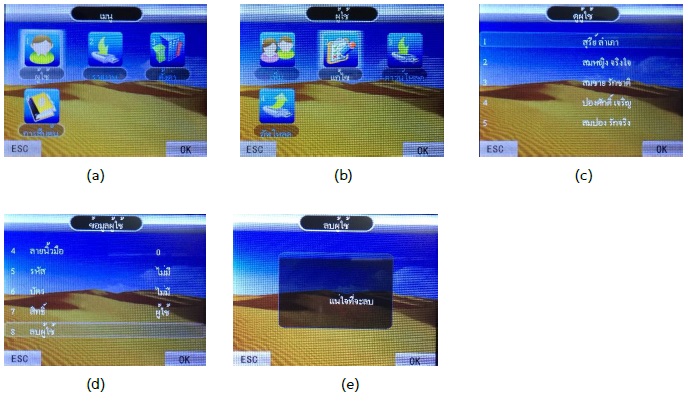

การลบข้อมูลผู้ใช้

เป็นลบข้อมูลผู้ใช้ที่ไม่ได้ใช้แล้ว หรือต้องการยกเลิกข้อมูลพนักงานที่ได้ลาออกไปแล้วจากเครื่องสแกนลายนิ้วมือ ci690s

• กดปุ่มเมนู เข้าสู่หน้าเมนูหลัก เลือก ผู้ใช้
• เลือกแก้ไข
• เลือกผู้ใช้ที่ต้องการลบ
• เลือกลบผู้ใช้
• แสดงข้อความ แน่ใจที่จะลบ หากต้องการดำเนินการต่อกด ปุ่ม OK หรือ ต้องการยกเลิก กดปุ่ม ESC

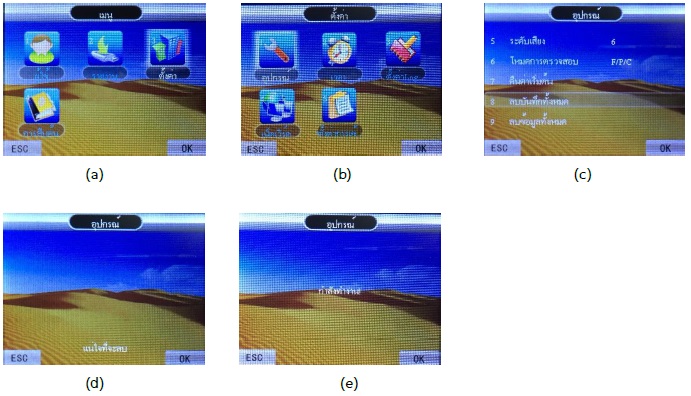

การลบบันทึกทั้งหมด

เป็นการลบข้อมูลการบันทึกเข้าออก ทั้งหมด หากลบแล้วจะไม่สามารถเรียกคืนได้ ฉะนั้นเป็นการลบข้อมูลควรมั่นใจแล้วว่าได้มีการสำรองข้อมูลเวลาการเข้าออก LOG ไว้แล้วมีขั้นตอนดังนี้

• กดปุ่มเมนู เข้าสู่หน้าเมนูหลัก เลือก ตั้งค่า
• เลือกอุปกรณ์
• กำลังดาวน์โหลดข้อมูลใช้
• การดาวน์โหลดข้อมูลใช้สำเร็จ
• กำลังทำการลบข้อมูลบันทึกการเข้าออก ทั้งหมด รอสักครู่แล้วหน้าจอจะกลับไปหน้ารายการสินค้าตั้งค่าอุปกรณ์แสดงว่าการลบบันทึกทั้งหมดสำเร็จ

การลบข้อมูลทั้งหมด

เป็นการลบข้อมูล บันทึกเข้า ออก ข้อมูลผู้ใช้ทั้งหมด หากลบแล้วจะไม่สามารถเรียกคืนได้ ฉะนั้นการลบข้อมูลควรมั่นใจแล้วว่าได้มีการสำรองข้อมูลเวลาการเข้าออก (Log) และข้อมูลผู้ใช้ไว้แล้ว ขั้นตอนมีดังนี้

• กดปุ่ม MENU เข้าสู่หน้าเมนูหลัก เลือก ตั้งค่า
• เลือก อุปกรณ์
• กำลังดาวน์โหลดข้อมูลผู้ใช้
• ดาวน์โหลดข้อมูลผู้ใช้
• กำลังทำการลบข้อมูลบันทึกการเข้าออก ทั้งหมดรอสักครู่ แล้วหนาจอกลับไปยังหน้ารายการตั้งค่าอุปกรณ์ แสดงว่าการลบบันทึกทั้งหมดสำเร็จ

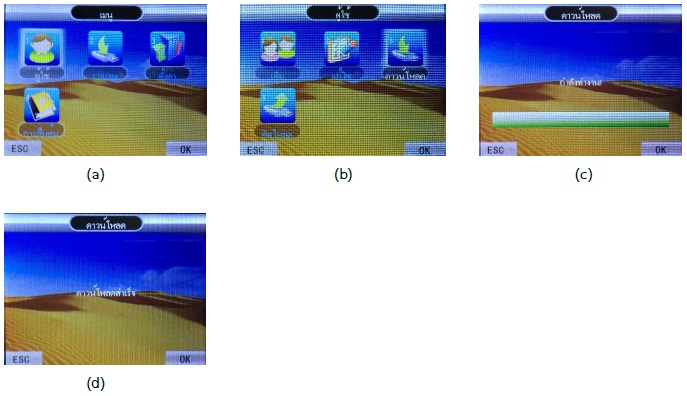

ดาวน์โหลดข้อมูลผู้ใช้ผ่าน Flash drive

เป็นการดาวน์โหลดข้อมูลผู้ใช้เพื่อถ่ายข้อมูลผู้ใช้จากเครื่องสแกนลายนิ้วมือเครื่องที่หนึ่งไปยังอีกเครื่องสแกนลายนิ้วมือเครื่องที่สอง ตามขั้นตอนดังนี้

• กดปุ่มเมนู เข้าสู่หน้าเมนูหลัก เลือก ผู้ใช้
• เชื่อมต่อ Flash drive กับเครื่อง และเลือก ดาวน์โหลด
• กำลังดาวน์โหลดข้อมูลผู้ใช้
• การดาวน์โหลดข้อมูลผู้ใช้สำเร็จ

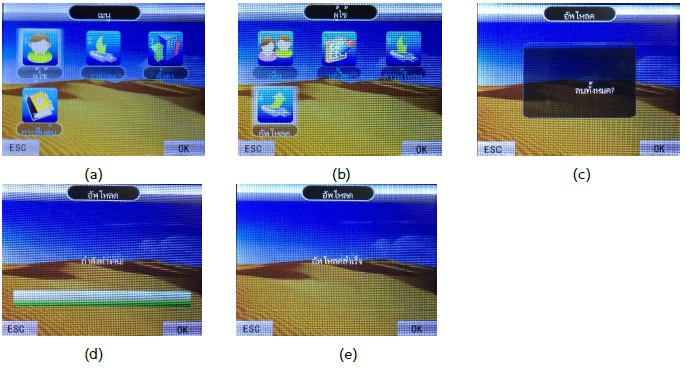

อัพโหลดข้อมูลผู้ใช้ผ่าน Flash drive

เมื่อดาวน์โหลดข้อมูลผู้ใช้จากเครื่องสแกนลายนิ้วมือเครื่องที่หนึ่งแล้ว แล้วต้องการอัพโหลดข้อมูลผู้ใช้เหล่านั้นมายังอีกเครื่องสแกนลายนิ้วมือเครื่องที่สองโดยที่ไม่ต้องเก็บข้อมูลใหม่ ขั้นตอนมีดังนี้

• กดปุ่ม MENU เข้าสู่หน้าเมนูหลัก เลือก ผู้ใช้
• เชื่อมต่อ Flash drive กับเครื่องและเลือกแอัพโหลด
• แสดงข้อความ ลบทั้งหมด หากต้องการดำเนินการต่อ กดปุ่ม OK หรือต้องการยกเลิก กดปุ่ม ESC
• กำลังอัพโหลดข้อมูลผู้ใช้
• การอัดโหลดข้อมูลผู้ใช้สำเร็จ

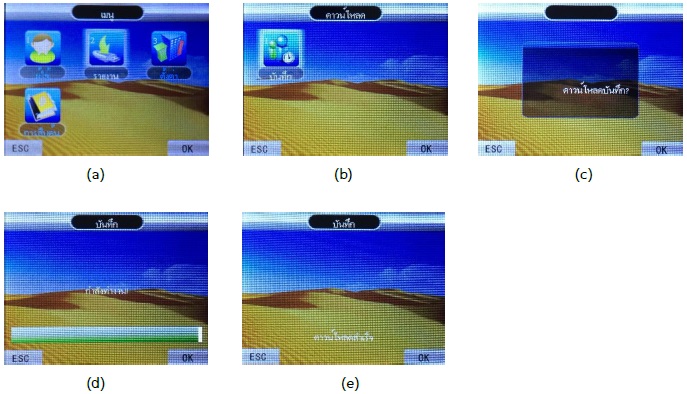

ดาวนโหลด Log ผ่าน Flash drive เพื่อน้ำเข้าโปรแกรม Premium Time series 8

เป็นการดาวน์โหลด Log (ข้อมูลการทาบบัตร /รหัส เข้า-ออก ผ่าน  Flash drive เพื่อนำข้อมูลที่ดาวน์โหลดและนำเข้าไปที่โปรแกรม Premium Time series 8 ด้วย Flash drive มีดังนี้

• กดปุ่ม MENU เข้าสู่หน้าเมนูหลัก เลือก รายงาน
• เลือก บันทึก
• แสดงข้อความดาวน์โหลดบันทึก? หากต้องการดำเนินการต่อ กดปุ่ม OK หรือต้องการยกเลิก กดปุ่ม ESC
• กำลังดาวน์โหลด Log
• การดาวน์โหลด Log สำเร็จ  นำ U disk เชื่อมต่อโปรแกรม Premium Time series 8 เพื่อนำเข้า Log

การตั้งค่า

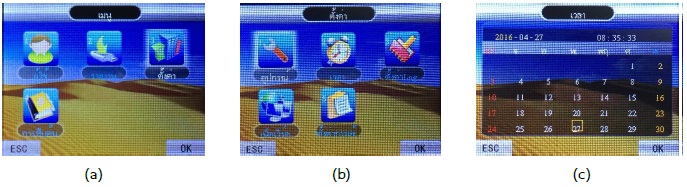

การตั้งค่า วันที่/เวลา ให้กับตัวเครื่องสแกนลายนิ้วมือ ci690s

เป็นการตั้งค่าวันที่ และเวลาให้กับตัวเครื่องสแกนลายนิ้วมือ เพราะบางครั้งการเปิดใช้งานเครื่องครั้งแรก วัน  เวลา ของเครื่องสแกนลายนิ้วมืออาจจะไม่ตรงกับเวลาจริง เพราะหากตั้งเวลาผิดจะส่งผลต่อการดึง Log  เวลาการทาบบัตรที่ผิดเพี้ยนไปด้วย โดยขั้นตอนมีดังนี

• กดปุ่ม MENU เข้าสู่หน้าเมนูหลัก เลือก ตั้งค่า
• เลือก เวลา
• ตั้งค่าวันที่และเวลาเรียบร้อยแล้ว หากต้องการยืนยัน กดปุ่ม OK หรือต้องการยกเลิก กดปุ่ม ESC

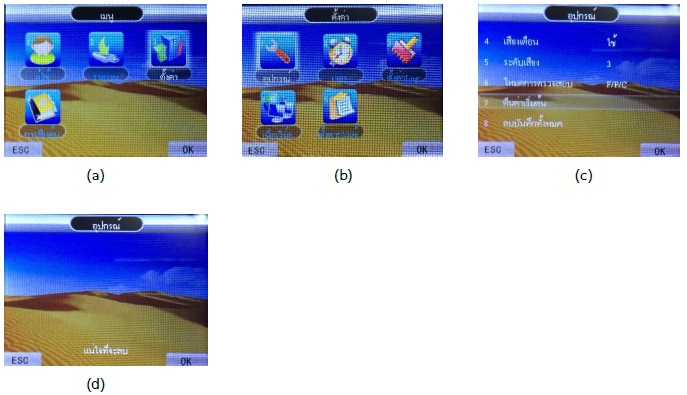

การคืนค่าโรงงาน

เพื่อคืนค่าการตั้งค่าต่างๆ กลับสู่ค่าเริ่มต้น ซึ่งการคืนค่าโรงงานจะทำให้ข้อมูลในเครื่องถูกลบ ก่อนทำการคืนค่าโรงงานต้องมั่นใจว่าได้ทำการสำรองฐานข้อมูลไว้แล้ว ขั้นตอนมีดังนี้

• กดปุ่ม MENU เข้าสู่หน้าเมนูหลัก เลือก ตั้งค่า
• เลือก อุปกรณ์
• เลือก ตั้งค่าเริ่มต้น
• แสดงข้อความ แน่ใจที่จะลบ หากต้องการยืนยัน กดปุ่ม OK หรือต้องการยกเลิก กดปุ่ม ESC

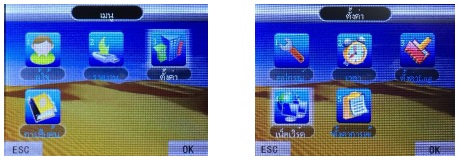

การตั้งค่าเน็ตเวิร์คให้กับตัวเครื่องสแกนลายนิ้วมือสำหรับการเชื่อมต่อเครื่องกับโปรแกรม Premium Time ในการดึงข้อมูลต่างๆจากเครื่องมีดังนี้

• เชื่อมต่อเครื่องสแกนลายนิ้วมือผ่าน switch/Hub Router ที่อยู่ในเครือข่ายเดียวกันกับคอมพิวเตอร์ หรือต่อตรงกับคอมพิวเตอร์
• กดปุ่ม MENU เข้าสู่หน้าเมนูหลัก เลือก ตั้งค่า เลือก เน็ตเวิร์ค

• IP ของอุปกรณ์ จะต้องตั้งให้อยู่ในเครือข่ายเดียวกันกับคอมพิวเตอร์ การเชื่อมต่อกับโปรแกรมจะต้องตั้งค่า IP และ Port ที่ตัวเครื่องและให้โปรแกรมตรงกัน

การเชื่อมต่อ Real-time Monitor กับ Premium Timeseries 8 ฟังก์ชั่น  Real-timeMonitor นี้เพื่อแสดงผลการเข้า-ออกประตู แบบ Real-time โดยจะต้องตั้งค่า  IP server นั้นคือ IP ของเครื่องคอมพิวเตอร์ที่เชื่อมต่อ serverPort ที่เครื่องสแกนลายนิ้วมือและในโปรแกรมจะต้องตรงกัน และอีกส่วนหนึ่งที่จำเป็นคือต้องเปิดการใช้งานการเชื่อมต่อแบบ Real-time ที่เครื่องด้วย

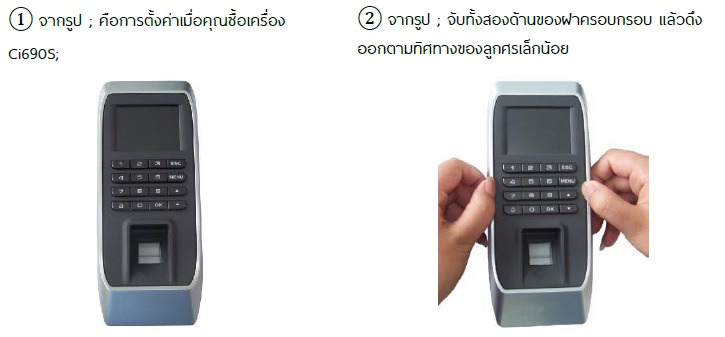

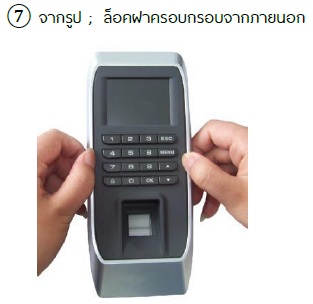

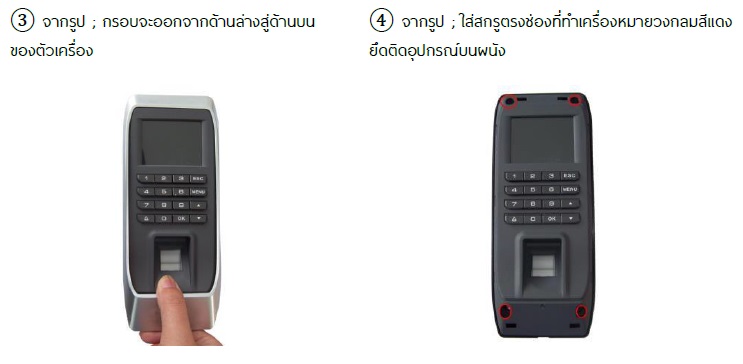

การติดตั้งเครื่องสแกนลายนิ้วมือ  Ci690s
