คู่มือการใช้งานไม้กั้นรถยนต์ cmw1026

เราได้นำคู่มือการใช้งานสินค้ามาเขียนเพื่อเป็นบทความให้ผู้ที่กำลังมองหาวิธีการใช้งานสินค้ารุ่นต่างๆ ได้อ่าน ได้เรียนรู้และได้ทำความเข้าใจ ไม่ว่าจะเป็นเครื่องสแกนลายนิ้วมือ เครื่องสแกนใบหน้า หรือการใช้งานโปรแกรม และในบทความนี้จะขอพูดถึงคู่มือการใช้งานระบบไม้กั้นรถยนต์รุ่น cmw ซึ่งเป็นไม้กั้นรถยนต์ที่อึดและแข็งแรงที่สุดในตลาด ทำงานได้นิ่ง เงียบ และมีประสิทธิภาพสูงสุด โดยไม้กั้นรถยนต์ รุ่น cmw มีด้วยกัน 4 ขนาด คือ

ไม้กั้นรถยนต์ cmw1023 ความยาวของแขนกั้น 4 เมตร ยกแขนกั้นภายใน 3 วินาที

ไม้กั้นรถยนต์ cmw1024 ความยาวของแขนกั้น 4.5 เมตร ยกแขนกั้นภายใน 3 วินาที

ไม้กั้นรถยนต์ cmw1026 ความยาวของแขนกั้น 6 เมตร ยกแขนกั้นภายใน 6 วินาที

ไม้กั้นรถยนต์ cmw1226 เป็นไม้พับความยาว 5 เมตร (1.5 + 3.5) ยกแขนกั้นภายใน 6 วินาที

คู่มือการใช้งานไม้กั้นรถยนต์ cmw series

ก่อนจะไปอ่านวิธีการใช้งานระบบไม้กั้นรถยนต์ cmw เรามาดูความสามารถของไม้กั้นรถยนต์รุ่นนี้กันก่อนว่ามีความน่าสนใจตรงไหนบ้าง เอาแบบเน้นๆ เอาแบบหลักๆ มาให้ดูกันเลย!

• มีระบบแบบกุญแจฉุกเฉิน สามารถปลดล็อค (Cluthch Device)  ยกขึ้นได้ในขณะที่กระไฟฟ้าขัดข้อง
• แกนกลางของเครื่องและสปริงถูกหุ้มป้องกันการเสียหาย
• เคสของมอเตอร์หุ้มด้วย Aluminum alloy เพื่อป้องกันกันสิ่งแปลกปลอม
• มีพัดลมระบายความร้อนสำหรับมอเตอร์ เพื่อยืดอายุการใช้งานของมอเตอร์ให้นานขึ้น
• มีโฟโต้อิเล็กทริกลิมิตสวิตซ์สำหรับตรวจสอบสถานะ ขึ้น/ลง ของไม้แขนกั้น
• หากไม้กั้นรถยนต์ปิดกระแทกกับวัตถุจะเด้งกลับอัติโนมัติ
• สามารถตั้งหน่วงเวลา 5,10, 20 วินาที ตามต้องการ
• รองรับ อินฟาเรดเซนเซอร์ เพื่อป้องกันการปิดแขนกั้นโดยรถ (option)
• รองรับการเชื่อมต่อ Loop detector ทั้งแบบ external และ Internal (option)
• รองรับการเชื่อมต่อสัญญาณไฟจราจร สีเขียวเมื่อไม้แขนกั้นเปิดสุดและสีแดงเมื่อไม้แขนกั้นกำลังลงปิดสุด
• รีโมทคอนโทรลแบบสาย /แบบไร้สาย ความถี่ (418 MHZ)
• การเชื่อมต่อ RS485 (option)

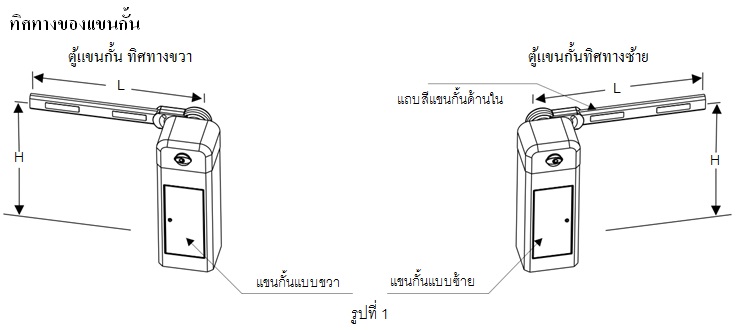

การติดตั้งไม้กั้นรถยนต์

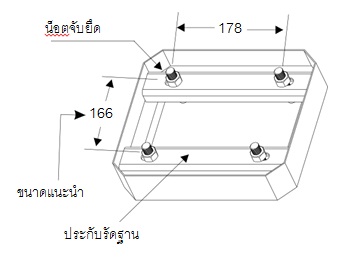

สร้างประกับรากฐานตู้แขนกั้นเพื่อเพิ่มความแข็งแรงและมั่นคง ตู้แขนกั้นก็จะไม่โยก โดยขนาดประกอบแนะนำตามรูปที่ 2 โดยมีสกรู 4 ตัว ไว้ยึดกับฐานข้องตู้แขนกัน

การปลดล็อคฉุกเฉิน

ใส่กุญแจปลดล็อคที่ตำแหน่ง Clutch Device ออกแรงกดเล็กน้อยแล้วหมุนตามเข็มนาฬิกา (ในขณะหมุนให้โยกไม้แขนกั้นเล็กน้อย) ถ้าปลดล็อคแล้วไม้กั้นรถยนต์จะเด้งขึ้นและสามารถโยคได้ด้วยมือ

การปรับกลไกลของตู้แขนกั้นรถยนต์ (ข้อควรระวัง  ปิดไฟก่อนที่จะปรับตั้ง)

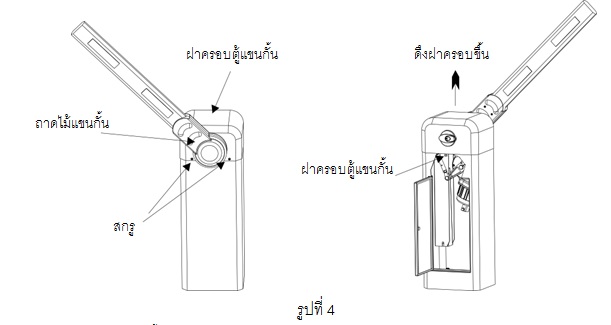

การเปิดฝาครอบของตู้ไม้กั้นรถยนต์

• ก. ถอดสกรูที่ฝาครอบ
• ข.เปิดฝาหลังของตู้ไม้กั้นรถยนต์
• ค ดึงฝาครอบขึ้นตามรูปที่ 4

วิธีการทำให้ไม้กั้นรถยนต์อยู่ในแนวตั้ง ตามรูปที่ 6 (clutch Device ควรอยู่ในสถานะล็อคในการทำวิธีเหล่านี้)

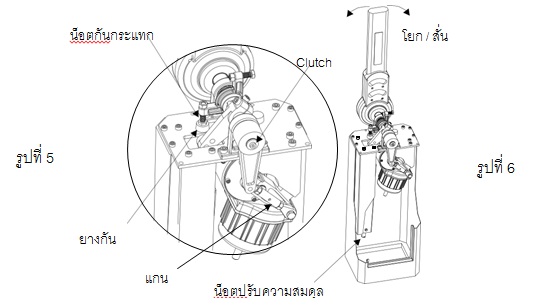

ถ้าไม้กั้นรถยนต์ไม่ได้อยู่ในแนวตั้ง ตามรูปที่ 5

ยกไม้กั้นรถยนต์ไปในตำแหน่งแนวตั้ง แล้วคลายน็อตกันกระแทก 1 ไม่ให้น็อตกดยางกันกระแทกมากเกินไป หากมีช่องว่างระหว่างน็อตและยางกันกระแทกในตำแหน่งแนวตั้งโปรดปรับอีกครั้งจนกว่าน็อตจะกดลงโดนกับยางกันกระแทกแบบพอดี

ปรับน็อตทั้งสองด้านของแกนเชื่อมต่อจนไม้กั้นรถยนต์อยู่ในแนวตั้ง แล้วก็ขันน็อตให้แน่นอีกครั้ง

ถ้าไม้กั้นรถยนต์สั่นในแนวตั้ง ตามรูปที่ 6

ปรับน็อตเพื่อให้สปริงสมดุล โดยหมุนตามเข็มนาฬิกาเพื่อเพิ่มความตึงของสปริง

วิธีการที่ดีที่สุดในการปรับไม้กั้นรถยนต์ (clutch Device) ควรอยู่ในสถานะปลดล็อคในการทำวิธีเหล่านี้) โปรดลองดังต่อไปนี้

ปลดล็อค (clutch Device และยกไม้กั้นรถยนต์ด้วยมือ หากไม้กั้นรถยนต์ไม้สามารถยกขึ้นหรือลงได้อย่างง่ายได้นั่นหมายถึงสปริงไม่สมดุล ในกรณีนี้ย้ายไม้กั้นรถยนต์ไปยังตำแหน่งแนวตั้งและปรับน็อตให้สปริงสมดุล

ย้ายไม้กั้นรถยนต์ถึง 45 องศาด้วยมือ หากไม้กั้นรถยนต์ยังง่ายต่อการยกลงทำซ้ำขั้นตอนข้างต้นจนไม้กั้นรถยนต์ไม่ได้ล้มลงอีกต่อไปและมีแนวโน้มในการเคลื่อนย้ายขึ้น

การเปลี่ยนความสมดุลของสปริงใหม่จากนั้นปรับไม้กั้นรถยนต์อีกครั้ง

หากไม้แขนกั้นสั้นมากเกินไป โปรดลองดังนี้ ตามรูปที่ 8

ปิดไฟ ปลดล็อค clutch Device และยกไม้แขนกั้นให้อยู่ในตำแหน่งแนวตั้งด้วยมือ

ปรับน็อตทวนเข็มนาฬิกาให้สปริงสมดุลเพื่อลดความตึงของสปริง

หากการปรับสปริงยังไม่สามารถแก้ไขได้ กรุณาแขวนสปริงที่รูเชื่อมต่อ 2 แทนรูเชื่อมต่อ 1 หากปัญหายังคงมีอยู่โปรดเปลี่ยนสปริงที่มีขนาดเส้นผ่าศูนย์กลางเส้นที่มีขนาดเล็กและทำซ้ำขั้นตอนข้างต้น

วิธีการที่จะทำให้ไม้แขนกั้นรถยนต์อยู่ในแนวนอน clutch Device ควรอยู่ในสถานล็อคในการทำวิธีเหล่านี้

หากไม้แขนกั้นไม่ได้อยู่ในตำแหน่งแนวนอน โปรดลองดังต่อไปนี้

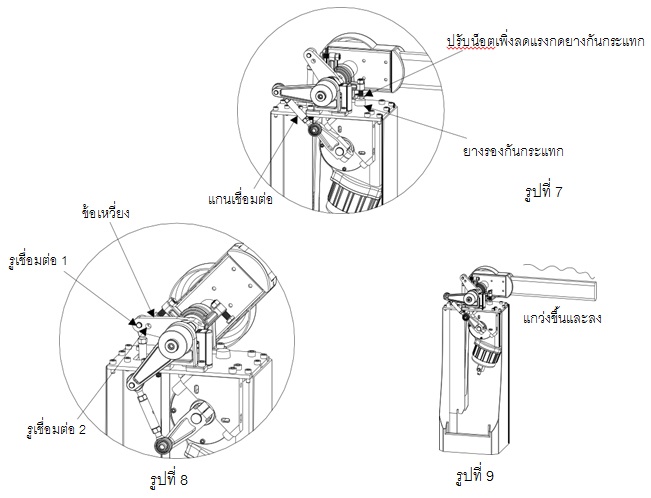

ตามรูปที่ 7 ยกไม้แขนกั้นรถยนต์ลง คลายน็อตกันกระแทก 2 เพื่อให้ไม้แขนกั้นอยู่ในตำแหน่งแนวนอน ถ้าไม่ได้ผลให้ลองขั้นตอนต่อไป

ปรับน็อตทั้งสองด้านของแกนเชื่อมต่อจนไม้แขนกั้นอยู่ในแนวนอน แล้วก็ขันน็อตให้แน่นอีกครั้งเมื่อไม้แขนกั้นได้ระดับ

หากไม้แขนกั้นรถยนต์สั้นมากเกินไปในขณะที่ตกลงไปที่ตำแหน่งแนวนอน

ตามรูปที่ 9 คลายน็อตกันกระแทก 2 ไม่ให้น็อตกดยางกันกระแทกมากเกินไป ถ้าปรับแล้วยังไม่พอใจโปรดลองดังต่อไปนี้

ปลดล็อค clutch Device และยกไม้แขนกั้นไปที่ตำแหน่งตั้งด้วยมือ หมุนน็อตปรับสมดุลของสปริง เพื่อเพิ่มหรือลดความตึงของสปริง

ล็อค clutch Device แล้วเปิดเครื่อง หากปัญหายังคงมีอยู่ให้ย้อนกลับไปทำทำตามวิธีข้างต้น

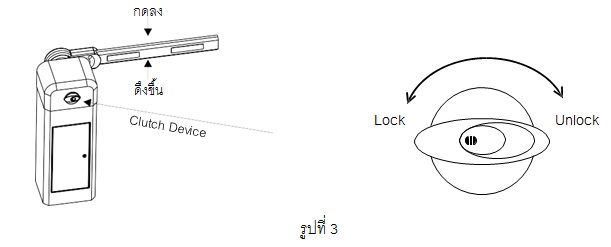

วิธีการที่จะล็อค หรือปลดล็อค clutch Device เสียบกุญแจและหมุนตามเข็มนาฬิกาเพื่อปลดล็อคและทวนเข็มนาฬิกาเพื่อล็อค หาก clutch Device ไม่สามารถถูกล็อคขึ้นหรือปลดล็อคได้อย่างง่ายดายกรุณาดึงขึ้นดึงลงที่ไม้แขนกั้นรถยนต์เบาๆ ด้วยมือ (ตามรูปที่ 3)

การติดตั้งสปริงของระบบไม้กั้นรถยนต์

เลือกสปริงที่เหมาะสมกับแกนหมุนและใส่ไว้ในแขนสปริง

ใส่ทั้งแขนประกอบเป็นตัวยึดสปริง

ทำให้น็อตที่เชื่อมต่อกับข้อเหวี่ยงสมดุลโดยการเชื่อมต่อกับรูต่อ 1 หรือรูเชื่อมต่อ 2

หมุนน็อตตามเข็มนาฬิกาเพื่อปรับสมดุลของสปริงเพื่อที่จะสามารถรักษาความสมดุลของน้ำหนักไม้แขนกัน

การเปลี่ยนสปริงของระบบไม้กั้นรถยนต์

ยกไม้กั้นรถยนต์ไปตำแหน่งแนวตั้ง ถ้าไฟดับให้ปลดล็อค clutch Device แล้วยกไม้แขนกั้นรถยนต์ไปที่ตำแหน่งแนวตั้งด้วยมือและให้แน่ใจว่าไม้แขนกั้นจะไม่ล้มลง

หมุนทวนเข็มนาฬิกาด้านล่างปรับน็อตที่จะถอดและแหวนทำให้ไม้แขนกั้นล่วงลงไปที่ตำแหน่งแนวนอนเองคลายน็อตและนำออกจากที่หุ้มแขนสปริง

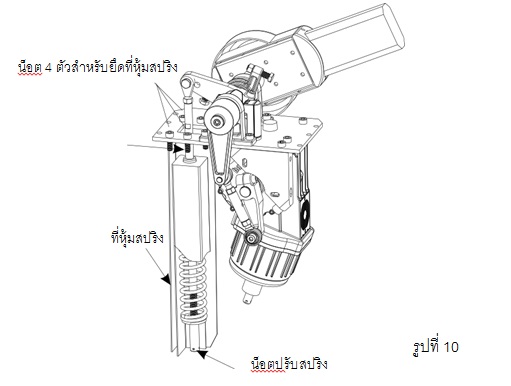

คลายสกรู 4 ตัวที่จะปิดแขนกั้นสำหรับเปลี่ยนสปริงใหม่ ตามรูปที่ 10

หากพบปัญหาหรืออาการที่ผิดปกติให้ตรวจสอบและแก้ไขดังนี้

มอเตอร์ทำงาน แต่ไม่แขนกั้นรถยนต์ไม่มีปฏิกิริยา ไม้แขนกั้นไม่ทำงาน

กรุณาตรวจสอบว่า clutch Device ถูกล็อคแล้วหรือไม่

ตรวจสอบคาปาซิเตอร์ หากใช้งานเป็นเวลานานแล้ว คาปาซิเตอร์อาจเสื่อม

หากมีการสั่นมากเกินไปเมื่อไม้แขนกั้นยกขึ้นหรือยกลง

โปรดตรวจสอบว่ายางกันกระแทกเสีย แตกหรือไม่ ถ้าใช่ให้เปลี่ยนใหม่

โปรดตรวจสอบว่าสปริงสมดุลหรือไม่ หากผิดปกติให้เปลี่ยนใหม่ หรือหมุนน็อตด้านล่างเพื่อปรับสปริง

ไม้แขนกั้นรถยนต์ไม่สามารถยกขึ้นหรือลงไปที่จุดสิ้นสุด

เมื่อเปลี่ยนไม้แขนกั้นยาวหรือสั้น ควรปรับตั้งระดับใหม่

เซ็นเซอร์ไม้ได้เชื่อมต่ออยุ่ กรุณาตรวจสอบ

สวิตซ์ปรับความเร็ว ปรับความเร็วไม่ถูกต้องไม่เหมาะสมกับความยาวของไม้กั้น ควรปรับใหม่

ระยะการควบคุมของรีโมทคอนโทรล

ตรวจสอบว่ามีความสามารถในการดูแลของการควบคุมระยะไกลจะเพียงพอหรือไม่

ไม้แขนกั้นไม่มีปฏิกิริยาเมื่อมีการกดปุ่มรีโมทคอนโทรล

โปรดตรวจสอบว่าได้จ่ายไฟไปยังแขนกั้นแล้วหรือไม่

โปรดตรวจสอบว่าฟิวส์ที่คอนโทรลเลอร์ขาดหรือไม่

โปรดตรวจสอบว่ารหัสทั้งในรีโมทคอนโทรลและชุดรับสัญญาณรีโมทคอนโทรลมีความสอดคล้องกันหรือไม่

มอเตอร์ไม่มีปฏิกิริยาเมื่อผู้ใช้มีการเปลี่ยนบอร์ดคอนโทรลเลอร์ใหม่

กรุณาตรวจสอบคาปาซิเตอร์ว่ามีจุดตามสเปคหรือไม่

กรุณาตรวจสอบเซ็นเซอร์ว่าใส่ถูกต้องเหมาะหรือไม่

การติดตั้งสาย Loop

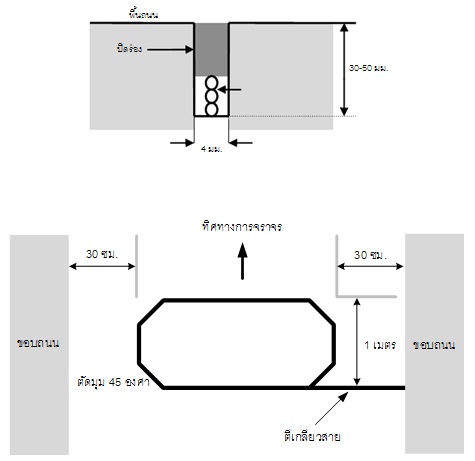

สาย Loop ทั้งหมดจะถูกติดตั้งลงใต้พื้นถนนที่มีการกรีดพื้นด้วยเครื่องกรีดถนน ตัดทำมุมเฉียง 45 องศา เพื่อลดความเสียหายที่อาจเกิดขึ้นกับสาย Loop ปลายสายอาจออกที่มุมขวาของ Loop ความกว้างของร่องที่กรีดฝังสายจะมีขนาด 4 มิลลิเมตร และมีความลึกอยูที่ประมาณ 30-50 มิลลิเมตร และควรตัดไปยังขอบถนนเพื่อเดินสาย Loopไปที่เครื่อง Loop Detector ดังรูป

คำแนะนำในการพัน Loop

ความยาวสายทั้งหมดไม่เกิน 100 เมตร

สายที่ใช้ควรเป็น สาย Loop โดยเฉพาะ

จำนวนรอบที่ต้องเพิ่มขึ้นตามความยาวของเส้นรอบ Loop

ความยาวไม่เกิน 6 เมตร จำนวน 4 รอบ

ความยาวไม่เกิน10เมตร จำนวน 3 รอบ

ความยาวมากกว่า10เมตร จำนวน 2 รอบ

ช่วงสายที่ต่อเข้าตัว Loop Detector ควรตีเกลียวสายอย่างน้อย 20 เกลียวต่อความยาว 1 เมตร

ระยะห่างจากขอบถนนประมาณ 30 เซนติเมตร

การเชื่อมต่อ Loop Detector กับบอร์ดไม้กั้นรถยนต์รุ่น CMW

มีการต่อ 2 แบบ ได้แก่ 1 ใช้กรณีในการสั่งไม้ลงเมื่อรถผ่าน 2 ใช้ในกรณีป้องกันไม้ฟาดรถ

ใช้ในกรณีสั่งไม้ลงเมื่อรถผ่านไป เป็นการต่อเข้าช่องรับสัญญาณ Loop Detector โดยตรง

ใช้ในกรณีป้องกันไม้ฟาดรถ ประยุกต์ใช้แทนโฟโต้เซ็นเซอร์แต่เมื่อใช้ป้องกันไม้ฟาดรถแล้วจะไม่สามารถสั่งไม้ลงเมือรถผ่านไปได้ กรณีนี้อาจจะต้องใช้ฟังก์ชั่นการสั่งไม้ลงแบบอัติโนมัติแทน (Auto Close)

การเชื่อมต่อโฟโต้เซ็นเซอร์ Photo sensor

การเชื่อมต่อโฟโต้เซ็นเซอร์กับบอร์ดไม้กั้นรถยนต์รุ่น CMW

มีการต่อ 2 แบบ ได้แก่ 1ใช้กรณีป้องกันไม้ฟาดรถ 2 ใช้กรณีสั่งไม้ลงเมื่อรถผ่านไป

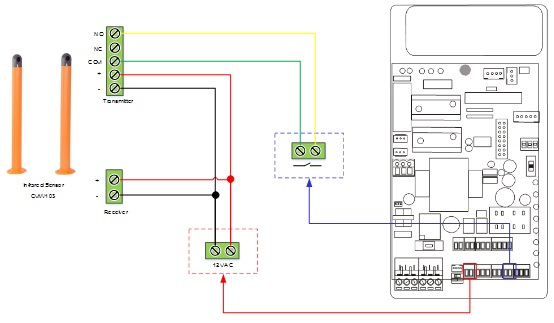

ใช้กรณีป้องกันไม้ฟาดรถ เป็นการต่อเข้าช่องรับสัญญาณโฟโต้เซ็นเซอรโดยตรง

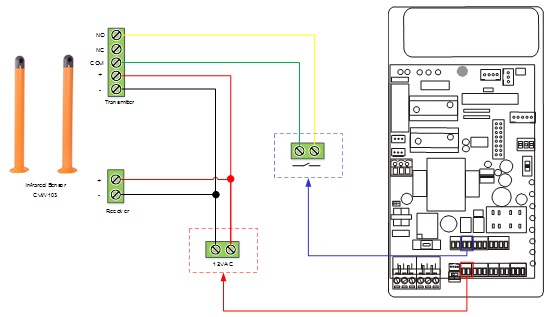

ใช้กรณีสั่งไม้ลงเมื่อรถผ่านไป

Photo sensor ตามการเชื่อมต่อเป็นรุ่น CMW 103 หากใช้ Photo sensor รุ่นอื่นให้อ่านคู่มือเชื่อมต่อตามรุ่นนั้นๆก่อนเชื่อมต่อเพื่อไม่ให้เกิดความเสียหาย

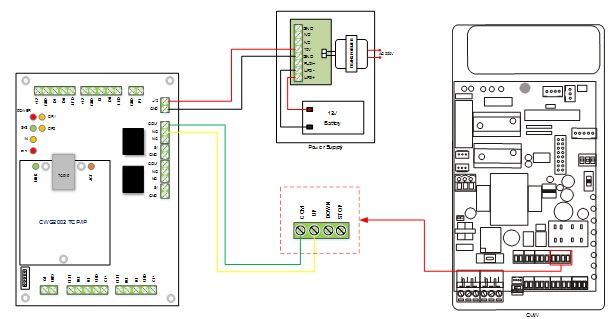

การเชื่อมต่อ บอร์ด Wiegand และบอร์ด CMW

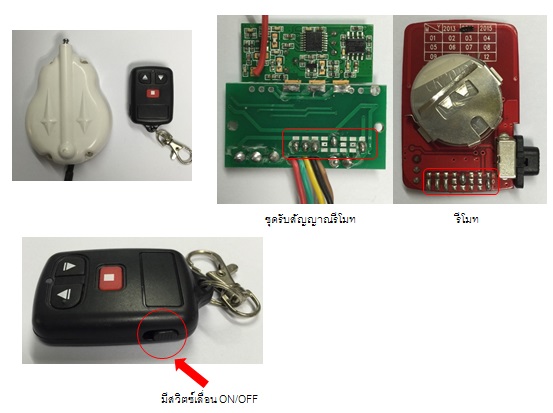

วิธีการเพิ่มและลบ remote ของไม้กั้นรถยนต์ cmw

การเพิ่ม remote : แกะฝาครอบชุดรับสัญญาณรีโมทและรีโมทจากนั้นบัดกรีรหัสทั้งชุดรับสัญญาณรีโมทและรีโมทให้ตรงกัน

การลบ remote : แกะฝาครอบชุดรับสัญญาณรีโมทและรีโมทบัดกรีรหัสที่รีโมทไม่ให้ตรงกับชุดรับสัญญาณรีโมทหรือดูดตะกั่วออกจากรหัสรีโมทก็ได้เช่นกัน

ข้อเสนอแนะ : ขณะบัดกรีควรเอาถ่ายของรีโมทออกก่อนทุกครั้งเพื่อไม่ให้เกิดความเสียหายกับรีโมท กรีณีไม่ต้องการใช้งานรีโมทสามารถ off สวิตซ์ที่ตัวรีโมทได้เลย
